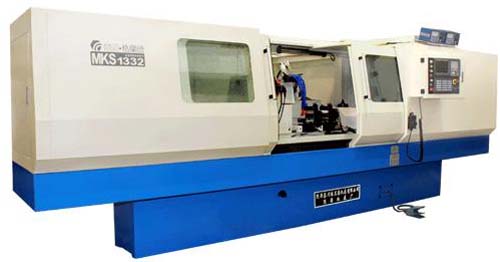

本机床为三轴两联动数控外圆磨床，应用于轴类零件的加工。
机床采用西门子810D数控系统或FANUC0i数控系统，可实现砂轮进给（X轴），工作台移动（Z轴）及工件旋转（C轴），X—Z轴联动。测量仪采用马波斯外圆量仪或东京精密产品，可实现自动跳档、定程切入磨削、量仪控制磨削及砂轮自动修整及补偿，亦可使工作台纵向移动实现纵磨。
砂轮主轴采用动静压轴承支承，独立温控主轴润滑油箱。砂轮架主轴电机变频调速，保证砂轮45m/s恒线速，可选配有SBS砂轮自动在线平衡装置，提高加工精度。
尾架主轴套筒采用THK密集轴承，液压驱动长行程（60mm），具有手动、液动两种形式。
工作台移动、砂轮进给采用日本THK滚珠丝杠，工作台、砂轮架为平—V卸荷贴塑导轨，刚性好、精度高。
机床配备全防护罩壳，电箱配有空调，电箱与机床连接采用空中走线。
|
技 术 参 数 |
|
最大磨削直径 |
mm |
Ф320 |
|
最小磨削直径 |
mm |
Ф15 |
|
最大磨削长度 |
mm |
500/750/1000/1500 |
|
工作台上最大回转直径 |
mm |
Ф320 |
|
中心高 |
mm |
180 |
|
可磨工件最大重量 |
kg |
150 |
|
机床外形尺寸 |
mm |
4534×2380×2031 |
|
机床净重 |
kg |
6500 |
|
机床毛重 |
kg |
7500 |
|
机床总功率 |
kw |
24.355 |
|
工
作
台 |
运 动
参 数 |
最大纵向移动量 |
㎜ |
1000 |
|
最小设定单位 |
μm |
1 |
|
最大移动速度 |
㎜/min |
10000 |
|
最小移动速度 |
㎜/min |
0.1 |
|
结 构
参 数 |
上台最大回转角度 |
° |
顺时针2° 逆时针3° |
|
上台面倾角 |
° |
10° |
|
砂
轮
架 |
运 动
参 数 |
砂轮线速度 |
m/s |
45 |
|
最大移动量 |
㎜ |
280 |
|
最大移动速度 |
㎜/min |
5000 |
|
最小设定单位 |
μm |
1 |
|
结 构
参 数 |
砂轮尺寸 |
㎜ |
最大：φ600×305×32 |
|
最小：φ450×305×32 |
|
主轴直径 |
㎜ |
100 |
|
头架 |
运动参数 |
主轴转速（无级） |
r/ min |
30～300 |
|
结构参数 |
顶尖规格 |
莫氏 |
5号 |
|
尾架 |
运动参数 |
顶尖套筒移动量 |
㎜ |
60 |
|
结构参数 |
顶尖规格 |
莫氏 |
5号 |
|
工 作 精 度 |
|
圆度 |
mm |
0.0015 |
|
纵截面内直径的一致性 |
mm |
0.005 |
|
表面粗糙度 |
μm |
Ra0.2 |
